Le chapitre 1 Vue d'ensemble du produit
1.1Le champ d'application
L'AI-733 est une carte mère intelligente multifonctionnelle, couramment utilisée dans les ordinateurs ARM, l'épissage à grand écran, l'animation et les jeux, les tablettes de conférence, l'informatique de bord, les ordinateurs industriels,Des boîtes de téléviseurs., les serveurs cloud, les NVR intelligents et d'autres domaines.
1.2Vue d'ensemble du produit
AI - 733 utilise Rockchip RK 3588, un processeur octa-core 64 bits phare de nouvelle génération.0 système (le noyau est Linux 5.10 ). Le GPU utilise Mali-G610 MC4, qui a des performances exceptionnelles et des performances à coût élevé. Il prend en charge le codage et le décodage vidéo 8K, la sortie d'affichage 8K, les interfaces d'affichage multiples intégrées,Il est doté d'un écran multi-écrans et d'interfaces à haute vitesse (PCIe, TYPE-C, SATA, Gigabit Ethernet) faciles à étendre.
1.3Caractéristiques
- Prend en charge le décryptage jusqu'à 8K et divers écrans LCD de signaux LVDS, écrans EDP.
- méthodes de mise à niveau multiples telles que la télécommande, le disque U, la carte TF, le câble USB connecté à un ordinateur, etc.
- Disque U, paramètres d'écran de configuration de carte TF, plug and play, parfait support pour toutes les tailles, tous les écrans de résolution.
- Prend parfaitement en charge les logiciels de sortie de l'industrie et les logiciels d'application de l'industrie, prêts à l'emploi.
- Prend parfaitement en charge une variété d'écrans tactiles traditionnels tels que infrarouge, optique, capacitif, résistif, etc., prend en charge la configuration HID des écrans tactiles sans conducteur, et aucun débogage n'est requis.
- Prend parfaitement en charge les principaux périphériques USB/port série de l'industrie, les imprimantes, les lecteurs de cartes, les claviers de mot de passe, les lecteurs d'empreintes digitales, les caméras, la reconnaissance de carte d'identité, les scanners de code QR, etc.,et fournit des programmes de démonstration de test.
- Il est hautement intégré avec 9 ports USB, 9 ports série, 4 ports IO, WIFI/RJ45/4G/5G et autres options de réseau.
- Socket de module PCI-E intégré, prend en charge divers modules PCI-E tels que YUGE et Quectel pour accéder à Internet.

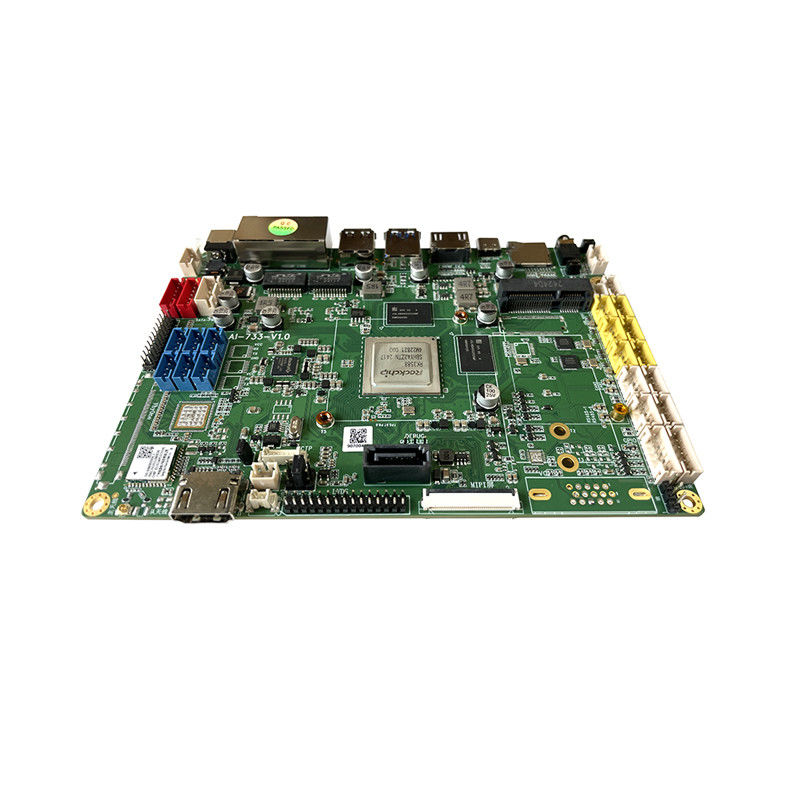

1.4Diagramme d'apparence et description de l'interface
Les interfaces correspondantes des chiffres figurant sur l'image sont:
| Numéro de série |
Définition de la broche |
| 1 |
Énergie DC-12V |
| 2 |
1 000 mRéseau local*2 |
| 3 |
USB_HOST est supprimé |
| 4 |
Le code de l'appareil |
| 5 |
Les données de connexion sont fournies par le système d'exploitation. |
| 6 |
USB0_OTG(Le type C) |
| 7 |
Carte TF |
| 8 |
Audio_OUT |
| 9 |
Bouton de redémarrage(Uboot peut être déclenché par une épingle longue après Audio_out) |
| 10 |
Bouton d'alimentation + bouton de réinitialisation |
| 11 |
Interface du haut-parleur |
| 12 |
Interface MIC |
| 13 |
Interface du module 4G |
| 14 |
Interface M.2optionnel (module 5G, disque dur, etc.) |
| 15 |
USB_HOST est supprimé(6) |
| 16 |
Le nombre d'heures |
| 17 |
Pour les véhicules à moteurest facultatif et multiplexé avec le port série 5. Il n'a aucune fonction par défaut. |
| 18 |
Port de série 6 (RS485) |
| 19 |
Port de série 1 (RS485) |
| 20 |
Résultats de l'enquête |
| 21 |
LED+IR |
| 22 |
Interface IR |
| 23 |
Interface VGAOptionnel |
| 24 |
Interface d'écran MIPI |
| 25 |
Port série 2 de DEBUG |
| 26 |
Interface du disque dur SATA |
| 27 |
Interface d'écran LVDS à double canal |
| 28 |
LVDS-VCC (sauts d'alimentation de l'écran) |
| 29 |
Interface à écran tactile CTP(le même que le n°48, choisissez un) |
| 30 |
Connecteur de ventilateur |
| 31 |
Le système d'exploitation de la batterie doit être équipé d'un système d'exploitation de la batterie. |
| 32 |
HDMIDans |
| 33 |
Interface à double antenne WiFi |
| 34 |
Interface Vbyoneoption |
| 35 |
Port de série 7(port série TTL par défaut, optionnel RS232) |
| 36 |
Port de série 0(port série TTL par défaut, optionnel RS232) |
| 37 |
Port de série 3(port série TTL par défaut, optionnel RS232) |
| 38 |
Port de série 8(port série TTL par défaut, optionnel RS232) |
| 39 |
Port de série 4(port série TTL par défaut, optionnel RS232) |
| 40 |
Port de série 5(port série TTL par défaut, optionnel RS232) |
| 41 |
Interface d'affichage de l'EPD |
| 42 |
SATA_PWR(alimentation du disque dur SATA) |
| 43 |
Écran secondairerétroéclairageinterface |
| 44 |
Interface de rétroéclairage de l'écran principal |
| 45 |
Interface d'entrée de puissance |
| 46 |
Carte SIM |
| 47 |
Le système de surveillance est basé sur le système MIPI (Interface de caméra MIPI) |
| 48 |
Interface d'écran tactile CTP pour le siège PFC(le même que le n°29, choisissez un) |
