AI-732 Affichage commercial carte mère Ubuntu avec processeur Rockchip RK3588 et GPU Mali-G610 MC4
1.1Le champ d'application
AI-732 est une carte mère intelligente multifonctionnelle, couramment utilisée dans les ordinateurs ARM, l'épissage à grand écran, l'animation et les jeux, les tablettes de conférence, l'informatique de bord, les ordinateurs industriels,Des boîtes de téléviseurs., les serveurs cloud, les NVR intelligents et d'autres domaines.
1.2Vue d'ensemble du produit
AI-732 utilise Rockchip RK3588, un processeur octa-core 64 bits de nouvelle génération.0 système (le noyau est Linux 5.10 ). Le GPU utilise Mali-G610 MC4, qui a des performances exceptionnelles et des performances à coût élevé. Il prend en charge le codage et le décodage vidéo 8K, la sortie d'affichage 8K, les interfaces d'affichage multiples intégrées,Il est doté d'un écran multi-écrans et d'interfaces à haute vitesse (PCIe, TYPE-C, Gigabit Ethernet) faciles à étendre.
1.3Caractéristiques
- Supporte jusqu'à 8K décoder et divers écrans LVDS / EDP / MIPI / HDMI
- Prend en charge plusieurs méthodes de mise à niveau telles que la télécommande, le câble USB connecté à l'ordinateur, le package OTA U disk, etc.
- Disque U, paramètres d'écran de configuration de carte TF, plug and play, parfait support pour toutes les tailles, tous les écrans de résolution.
- Prend parfaitement en charge les logiciels de sortie de l'industrie et les logiciels d'application de l'industrie, prêts à l'emploi.
- Prend parfaitement en charge une variété d'écrans tactiles traditionnels tels que infrarouge, optique, capacitif, résistif, etc., prend en charge la configuration HID des écrans tactiles sans conducteur, et aucun débogage n'est requis.
- Prend parfaitement en charge les principaux périphériques USB/port série de l'industrie, les imprimantes, les lecteurs de cartes, les claviers de mot de passe, les lecteurs d'empreintes digitales, les caméras, la reconnaissance de carte d'identité, les scanners de code QR, etc.,et fournit des programmes de démonstration de test.
- Il est hautement intégré avec 9 ports USB, 7 ports série, 4 ports IO, WIFI/RJ45/4G/5G et autres options de réseau.
- Socket de module PCI-E intégré, prend en charge divers modules PCI-E tels que YUGE et Quectel pour accéder à Internet.

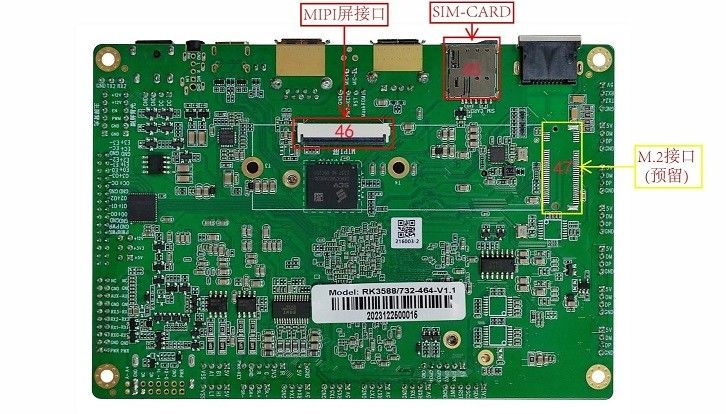

1.4Diagramme d'apparence et description de l'interface
Les interfaces correspondantes des chiffres figurant sur l'image sont:
| Numéro de série |
Définition de la broche |
| 1 |
Port réseau RJ451 000 millions |
| 2 |
Fente pour carte TF |
| 3 |
USB1_HOST |
| 4 |
Bouton de mise à niveau uBoot |
| 5 |
Interface MIC |
| 6 |
Interface de commutateur +Interface du bouton de réinitialisation forcée de mise à niveau |
| 7 |
Interface de caméra MIPI |
| 8 |
USB3.0_ HOST |
| 9 |
PWR-ON |
| 10 |
Le numéro d'enregistrement(Le type C)(port USB pour la mise à niveau et le débogage) |
| 11 |
- Une prise casque audio.(avec microphone) |
| 12 |
Interface d'alimentation en courant continu 12 V |
| 13 |
Interface d'entrée de puissance de 12 V |
| 14 |
DEBUG en sériele port 2 |
| 15 |
Écran secondairerétroéclairageinterface |
| 16 |
Interface de rétroéclairage de l'écran principal |
| 17 |
Interface d'écran LVDS à double canal |
| 18 |
Saut de l'alimentation de l'écran LVDS |
| 19 |
Interface d'écran eDP0 (peut être configuré comme sortie HDMI avec une carte d'adaptateur) |
| 20 |
L'interface d'entrée HDMI-RX |
| 21 |
une puissance de sortie supérieure à 50 W,Interface eDP1 facultative) |
| 22 |
Port série RS485-1 |
| 23 |
Interface CAN1 |
| 24 |
LED+IR |
| 25 |
Interface du haut-parleur SPK |
| 26 |
Connecteur de ventilateur |
| 27 |
Port série COM4(port série TTL par défaut, port série RS232 optionnel) |
| 28 |
Port série COM5(port série TTL par défaut, port série RS232 optionnel) |
| 29 |
Port série COM7(port série TTL par défaut, port série RS232 optionnel) |
| 30 |
Port série COM8(port série TTL par défaut, port série RS232 optionnel) |
| 31 |
Interface GPIO |
| 32 |
Interface à écran tactile CTP |
| 33 |
Interface de la batterie RTC-BAT |
| 34 |
Interface de l'antenne GPS(réservé, module GPS facultatif) |
| 35 |
Interface de l'antenne secondaire WiFi |
| 36 |
Interface de l'antenne principale WiFi |
| 37 |
Le code de l'appareil |
| 38 |
USB6_HOST |
| 39 |
Le code de l'appareil |
| 40 |
USB4_HOST |
| 41 |
USB3_HOST |
| 42 |
USB2_HOST |
| 43 |
Port série UART3(TTL) |
| 44 |
Interface du module 4G |
| 45 |
Nom de la carte SIM |
| 46 |
Interface d'écran MIPI |
| 47 |
Interface M.2(réservé, peut connecter le module 5G, le disque dur, etc.) |
Chapitre 2 Liste des fonctions de base
| Principaux indicateurs matériels |
| CPU |
RK3 588, octa-core, 2,4 GHz |
| DDR |
Le système de télécommunications est équipé d'un système de télécommunications à haut débit. |
| EMMC |
EMMC 64G (32G/ 128G, etc. sont optionnels) |
| Résolution de décodage |
Prise en charge jusqu'à 8K |
| système d'exploitation |
Système Android1 2.0/Ubuntu20.04/Debian11.0 (le noyau est Linux5.10) |
| Appui au réseau |
Ethernet, 1000M |
| 2.4G + 5G module wifi à double bande 6, Bluetooth 5.4 |
| Prise en charge de la 4G (optionnelle 5G), connexion au module PCIE 4G/5G |
| Interface USB |
9, une clé USB3.0, 1 TYPEC- OTG, 7 USB 2.0 _HOST |
| Port de série |
7, 5 TTL (4 232 optionnels), 1 RS485, 1 DEBUG |
| Sortie LCD |
Interface LVDS à deux canaux, 1 |
| Interface informatique 1 (facultatif 2) |
| Interface de sortie HDMI, 1 (facultatif 2), sortie jusqu' à 8K @ 60fps |
| Interface MIPI, 1 |
| HDMI dans |
Interface d' entrée HDMI, 1 |
| GPS |
1, facultatif |
| Sortie du haut-parleur |
Prend en charge les haut-parleurs 4R / 20W à canal unique |
| RTC Horloge en temps réel |
La batterie prend en charge la mémoire temporelle pendant 3 ans et prend en charge l'alimentation chronométrée sur et hors |
| Mise à niveau du système |
Prise en charge du câble USB / disque U / mise à niveau réseau |
