Le chapitre 1 Vue d'ensemble du produit

1.1Le champ d'application

YNH-732 est une carte mère intelligente multifonctionnelle, couramment utilisée dans les ordinateurs ARM, l'épissage de grand écran, les jeux d'animation, les tablettes de conférence, l'informatique de bord, les ordinateurs industriels, les téléviseurs,serveurs cloud, les NVR intelligents et autres champs.

1.2Vue d'ensemble du produit

YNH-732 adopte le processeur Rockchip RK3588 de nouvelle génération octa-core à 64 bits. Il est livré avec une NPU de puissance de calcul 6TOPS et est équipé du système Android12.0/Ubuntu20.04 (le noyau est Linux4.19),Le GPU utilise le Mali-G610 MC4, avec des performances exceptionnelles et des performances à coût élevé. Prise en charge du codec vidéo 8K, de la sortie d'affichage 8K, des interfaces d'affichage multiples intégrées, prise en charge de l'affichage multi-écran;Interface à haute vitesse (PCIe), TYPE-C, Gigabit Ethernet), facile à étendre.

1.3Caractéristiques du produit

◆ haute définition, supportant jusqu'à 8K de décodage et différents écrans HDMI.

◆ Prise en charge de plusieurs méthodes de mise à niveau telles que la télécommande, le câble USB connecté à l'ordinateur, le package OTA U-disk, etc.

◆ Disque en U, paramètres d'écran de configuration de carte TF, plug and play, support parfait pour toutes les tailles, tous les écrans de résolution.

◆ Prend parfaitement en charge les logiciels de sortie traditionnels et les logiciels d'application industriels, prêts à être utilisés.

◆ Prend parfaitement en charge les écrans tactiles infrarouges, optiques, capacitifs, résistifs et autres écrans tactiles traditionnels, et prend en charge la configuration HID des écrans tactiles sans conducteur, sans débogage.

◆ Prend parfaitement en charge les principaux appareils USB/sériels de l'industrie, les imprimantes, les lecteurs de cartes, les claviers de mot de passe, les scanners d'empreintes digitales, l'appareil photo, la reconnaissance de carte d'identité, le scanner de code QR, etc.,fournir un programme de démonstration.

◆ hautement intégré. avec 6 ports USB, 4 ports série, WIFI/RJ45/4G/5G et autres options de réseau.

◆ Socket de module PCI-E intégré, prend en charge divers modules PCI-E tels que YUGE et Quectel pour accéder à Internet.

Chapitre 2 Liste des fonctions de base

Le chapitre 3ApparenceDescription de l'interface

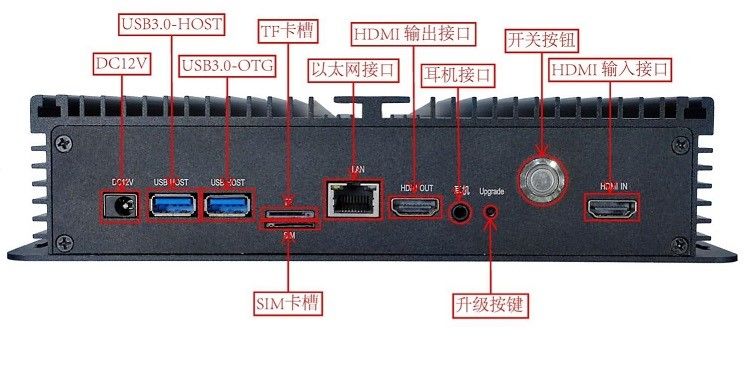

Vue avant

Vue arrière

Les dimensions

Liste des articles:

1. Adaptateur 12V/2A

2Une boîte de commande industrielle

3Une antenne Wifi.

4Une antenne 4G.

5. Quatre vis de fixation M4X10
