Le chapitre 1 Vue d'ensemble du produit

AI-530 Affichage commercial carte mère Linux pour affichage numérique et terminaux en libre-service

1.1Le champ d'application

AI-530 est une carte mère intelligente d'affichage commercial, généralement applicable à: signalisation numérique, terminaux en libre-service, etc.

1.2Vue d'ensemble du produit

L'AI-530 utilise le processeur Rockchip RK3568 Quad-core, la puce est livrée avec une puissance de calcul de 1,0 T NPU, équipée d'un système Android11.0 / Ubuntu20.04 / Debian 11.0 (le noyau est Linux 4.19),fréquence principale jusqu'à 2Le GPU utilise le Mali-G52, prend en charge le décodage vidéo 4K 60fps H.265/H.264/VP9, prend en charge le codage vidéo 1080P 100fps H.265/H.264.Prend en charge la sortie et l'entrée vidéo multicanalIl est votre meilleur choix dans l'industrie de l'affichage numérique et des terminaux en libre-service.

1.3Caractéristiques

  • Prend en charge le décryptage jusqu'à 4K et la sortie de l'écran LVDS / EDP / MIPI / HDMI à double canal.
  • méthodes de mise à niveau multiples telles que la télécommande, le disque U, la carte TF, le câble USB connecté à un ordinateur, etc.
  • Disque U, paramètres d'écran de configuration de carte TF, plug and play, parfait support pour toutes les tailles, tous les écrans de résolution.
  • Prend parfaitement en charge les logiciels de sortie de l'industrie et les logiciels d'application de l'industrie, prêts à l'emploi.
  • Prend parfaitement en charge une variété d'écrans tactiles traditionnels tels que infrarouge, optique, capacitif, résistif, etc., prend en charge la configuration HID des écrans tactiles sans conducteur, et aucun débogage n'est requis.
  • Prend parfaitement en charge les principaux périphériques USB/port série de l'industrie, les imprimantes, les lecteurs de cartes, les claviers de mot de passe, les lecteurs d'empreintes digitales, les caméras, la reconnaissance de carte d'identité, les scanners de code QR, etc.,et fournit des programmes de démonstration de test.
  • Très intégré, avec 6 ports USB, 8 ports série, 4 ports IO, WIFI/RJ45/4G et autres options de réseau.
  • Socket de module PCI-E 4G intégré, prend en charge divers modules PCI-E 4G tels que Yuge et Quectel pour accéder à Internet.

1.4Diagramme d'apparence et description de l'interface

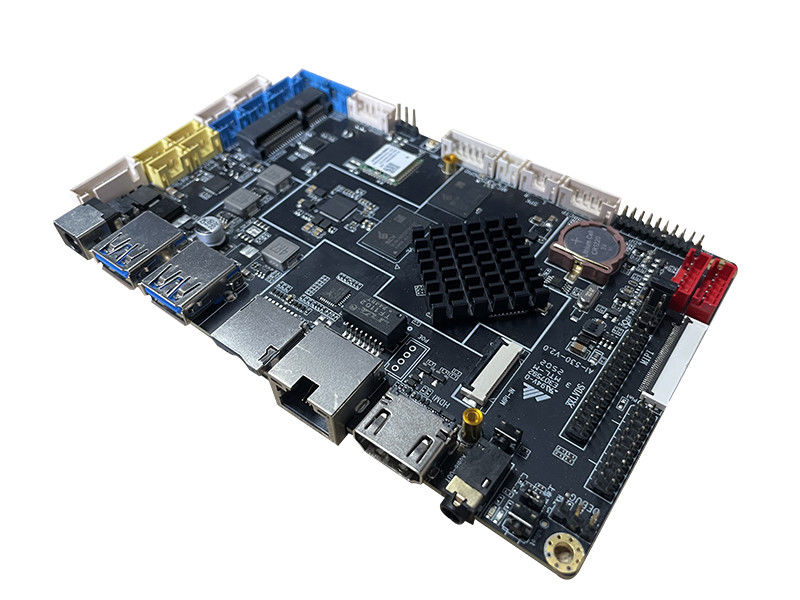

Display commercial La carte mère Linux pour l'affichage numérique et les terminaux en libre-service 0
Les interfaces correspondantes des chiffres figurant sur l'image sont:

Numéro de série Définition de la broche
1 VousUne bottemise à niveaule bouton
2 Audio-OUTÉtagère pour casque
3 Sortie HDMIinterface
4 Port réseau POE(réservé, facultatif)
5 Port réseau RJ45
6 TFemplacement pour cartes
7 USB0_OTG(Une clé USB 3.0)
8 USB1_ HOST(Une clé USB 3.0)
9 Je suis à Washington.Puissance d'entrée de 12 V
10 12 Vpuissance d'entréeinterface
11 USB2_ HOST(Une clé USB 2.0)
12 USB3_ HOST(Une clé USB 2.0)
13 USB4_ HOST(Une clé USB 2.0)
14 USB5_ HOST(Une clé USB 2.0)
15 UART5/RS485 (port série TTL par défaut,Port série RS485Facultatif)
16 Commune7 (port série RS232 par défaut,Port série TTLFacultatif)
17 UART3 (port série TTL)
18 Commune9 (port série RS232 par défaut,Port série TTLFacultatif)
19 UART0 (port série TTL)
20 UART4 (port série TTL)
21 UART8 (port série TTL)
22 L'emplacement du module 4G PCI-E
23 LED+IR(interface de carte lumineuse commutateur + télécommande)
24 IR(interface du récepteur de télécommande)
25 La prise de l'antenne WIFI
26 Résultats de l'enquêteinterface
27 CMIInterface du microphone
28 Interface du haut-parleur SPK
29 CTP(Interface d'écran tactile i2c)
30 eDPl'interface de l'écran
31 RTCbatteriedétenteur
32 Écran secondairerétroéclairageinterface
33 Écran principalInterface de rétroéclairage
34 Le système de détection de l'émission est utilisé.(Saut d'alimentation de l'écran LVDS)
35 Interface FPC avec écran MIPI(similaire à l'interface d'écran MIPI n° 37, multiplexée à l'interface d'écran LVDS à double canal)
36 à double canalLVDSécraninterface(multiplexé avec interface d'écran MIPI)
37

L'interface des broches de l'écran MIPI(semblable à l'interface FPC de l'écran MIPI no 35, multiplexée avec une interface LVDS à double canal,

Vous pouvez ajouter un MIPI à la carte eDP pour la convertir en une sortie d'interface eDP)
38 MIPI-IN(interface HDMI IN)
39 Débogagesériele port 2
40 Le moteur s'allume et la machine se déclenche.
41 Nom de la carte SIMune fente



Chapitre 2 Liste des fonctions de base



Principaux indicateurs matériels
CPU Rockchip RK3 568, quad-core, à 2,0 GHz
DDR La norme 2G (4G / 8G en option) LP DDR 4
EMMC EMMC 32G (facultatif 64G / 128G)
Résolution de décodage Prise en charge jusqu'à 4K
Système d'exploitation Android 11.0 /Ubuntu20.04 /Debian 11.0 (le noyau est Linux4.19)
Appui au réseau Ethernet, 10M/100M; port POE en option
Module wifi6 à double bande 2.4G+5G par défaut; Bluetooth 5.4
Prise en charge 4G, connexion au module 4G de l' interface PCI-E
Interface USB 6, 2 USB3.0 (dont un OTG ), 4 USB 2.0 _HOST
Port de série 8; 2 ports série RS232 (port série TTL optionnel), 5 ports série TTL (UART3 peut être équipé de port série RS485), 1 port série DEBUG debug (port série TTL optionnel)

Sortie LCD





 1 interface d'écran LVDS à double canal (multiplexée avec deux interfaces d'écran MIPI, une sur trois)
EDP, 1, prend en charge la sortie 1080P
HDMI, 1 port, sortie jusqu' à 4K @ 60fps
2 interfaces d'écran MIPI (l'interface de broche d'écran MIPI peut être convertie en une interface de sortie eDP en ajoutant une interface MIPI à une carte de conversion eDP,et peut être réutilisé avec l'interface d'écran LVDS à double canalChoisissez une des trois options)
HDMI dans Prise en charge par une carte HDMI IN externe
Sortie du haut-parleur Prend en charge le haut-parleur 4R/ 20W à canal unique
RTC Horloge en temps réel La batterie prend en charge la mémoire temporelle pendant 3 ans et prend en charge l'alimentation chronométrée sur et hors
Mise à niveau du système Prise en charge du câble USB / disque U / mise à niveau réseau
